楼宇自控系统方案

集散型计算机控制系统，系统由现场传感器及执行器、直接数字控制器（DDC）、网络控制器中央操作站等四大部分组成。控制范围：空调机组、新风机组、洁净空调、风机、供电、照明、温度传感、给排水、远传抄表。施工流程如下：

线缆敷设

在本工程中，线缆比较集中的地方采用电缆桥架敷设，出桥架和比较分散的地方采用穿镀锌钢管敷设，竖井内的线缆敷设在线槽内。

输入输出设备至接线盒部分采用金属软管，管长尽量控制在1米以内。

楼宇自控系统布线和照明系统穿线同期进行。

输入设备主要有：温度传感器、湿度传感器、压力压差传感器、流量传感器电量变送器、空气质量传感器、温控器、风速传感器。

输出设备主要有：电磁电动调节阀、电动风阀驱动器等。

中央控制及网络通讯设备应在中央控制室的土建和装饰工程完工以后安装，设备及设备各构件应连接紧密、牢固、安装用的固定件应有防锈层。

（1）调试条件

楼宇自控必须在全部设备包括各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求。

受控设备及其自身系统安装完毕，单体调试或自身系统调试已经结束，同时其设备或系统的测试数据必须满足自身系统的工艺要求，例如空调系统中的冷水机组及单机运行正常，冷冻水的进出口压力、进出水温满足空调系统的工艺要求。

各系统的联动、信息传输和线路敷设满足设计要求。

（2）调试程序

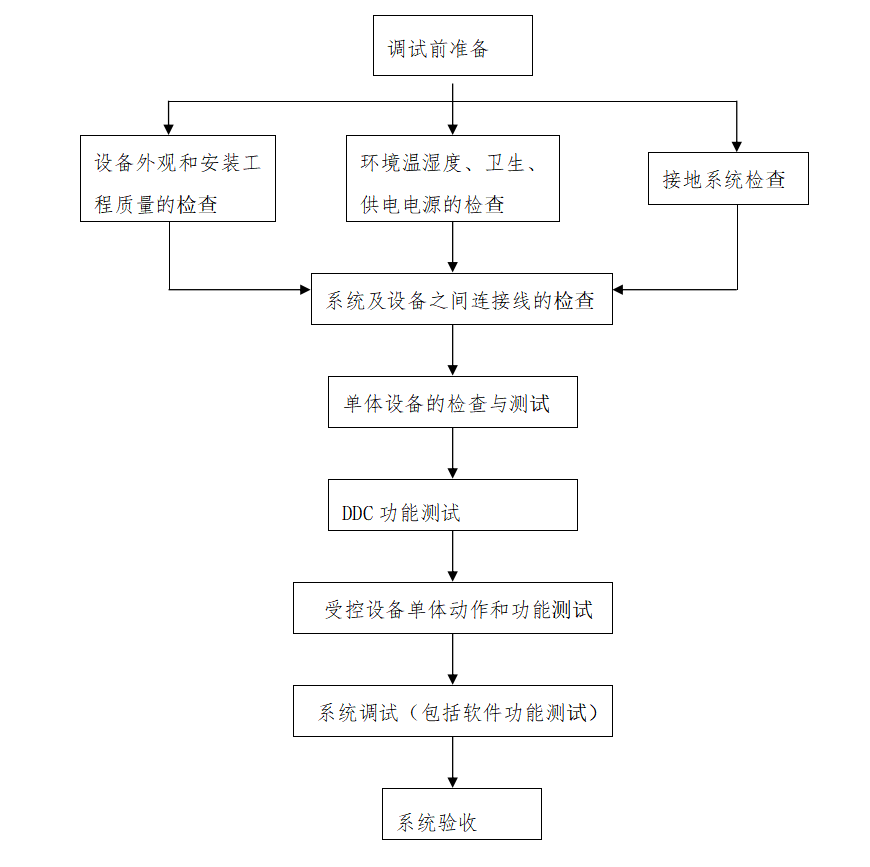

楼宇自控系统的调试按照以下的程序进行
