1. IPC+NVR分布式存储架构（可选）

图1. 视频监控子系统架构示意图（IPC+NVR）

1） 前端部分

前端支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。

2） 传输网络部分

前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式，将前端信号汇聚至中心的核心交换机。

3） 监控中心部分

系统在接入交换机处配置NVR对高清视频图像进行存储，解决数据落地问题，另外在监控中心配置用于故障备份的NVR，提高存储可靠性。监控中心配置视频综合平台，完成视频的解码、拼接，通过部署LCD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。

4） 平台部分

应用管理平台部署在通用服务器上，可以对视频监控设备和用户进行统一管控，并实现浏览、回放、下载等视频应用。

2. IPC+CVR集中式存储架构（可选）

图2. 视频监控子系统架构示意图（IPC+CVR）

1） 前端部分

前端支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。

2） 传输网络部分

前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式，将前端信号汇聚至中心的核心交换机。

3） 监控中心部分

监控中心采用CVR对高清视频图像进行存储，解决数据落地问题。另外，监控中心配置视频综合平台，完成视频的解码、拼接，通过部署LCD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。

4） 平台部分

应用管理平台部署在通用服务器上，可以对视频监控设备和用户进行统一管控，并实现浏览、回放、下载等视频应用。

3. IPC+云存储集中式存储架构（可选）

图3. 视频监控子系统架构示意图（IPC+云存储）

1） 前端部分

前端支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。

2） 传输网络部分

前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式，将前端信号汇聚至中心的核心交换机。

3） 监控中心部分

监控中心采用视频云存储对高清视频图像进行存储，解决数据落地问题。另外，监控中心配置视频综合平台，完成视频的解码、拼接，通过部署LCD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。

4） 平台部分

应用管理平台部署在通用服务器上，可以对视频监控设备和用户进行统一管控，并实现浏览、回放、下载等视频应用。

1、 支架及立杆

监控点根据现场实际情况，可采用立杆安装、抱箍安装、壁挂安装以及吊杆安装等方式。其中抱箍、壁挂支架以及吊杆支架有成套产品，根据现场选择符合要求的产品即可。

室内摄像机的安装固定，根据摄像机型号和现场情况可采用壁装、吊装及角装等多种形式的安装支架，安装高度不低于2.5m。

安装在室外的摄像机，当可借助建筑物附着安装时，选用相应的安装支架来安装；若无合适的建筑物供附着安装，则需要选用视频监控专用立杆，安装高度应不低于3.5m。

2、 室外机箱

室外摄像机的供电、信号等需要在室外进行汇集，需用专用的防水箱进行端接。端接箱内部安装架的设计充分考虑设备的安装位置，同时具有防雨、防尘、防高温、防盗等功能。不便于在立杆上部安装设备箱的，在地面设置设备机柜，其设计按照相关的规范标准执行，同时应具有防尘、防雨、防破坏等功能。

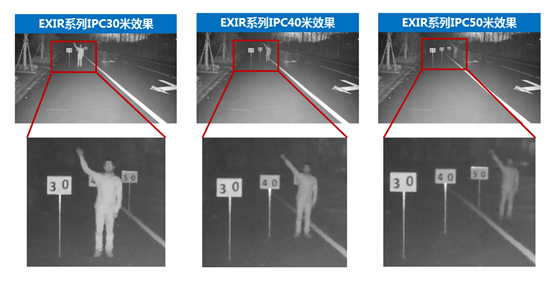

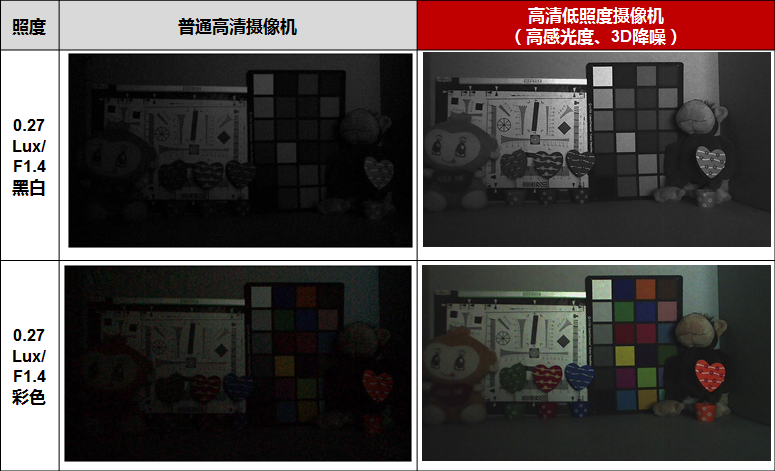

3、 补光设备

在摄像监控中，为了使夜间得到正常的监控图像，可选择采用一定的补光措施。补光灯的光源通常有LED、金卤灯、高压钠、白炽灯、氙气灯（HID）等。

4、 防雷接地

对前端供电和控制部分，需要采取有效的避雷接地措施，充分保障前端的稳定性和可靠性，前端监控的防雷接地主要从以下三个方面进行。

击雷防护：在直击雷非防护区的每个视频监控点均配置预放电避雷针，安装于监控点立杆顶部。

供电设施的雷击电磁脉冲防护：电源防雷系统主要是防止雷电波通过电源对前端设备造成危害。

均压等电位连接：等电位连接是将正常不带电（或不带信息）的、未接地或未良好接地的设备金属外壳、电缆的金属外皮、金属构架、金属管线与接地系统作电气连接，防止在这此物件上由于感应雷电高压或接地装置上雷电入地高电位的传递造成对设备内部绝缘、电缆芯线的反击。

5、 线缆

前端网络摄像机采用网线的方式接入，对于近距离传输（100米以内），直接通过网线连接到接入交换机；对于远距离传输，通过网线先接入光纤收发器或者ONU设备。当使用防雷设备时，需要先接入防雷设备，再接入传输或交换设备。

视频云存储系统集成基础的视频、图片专属存储功能，有效提高安防监控系统的运行效率与行业应用扩展。同时丰富的系统管理、运行维护功能提供了更为智能、稳定的运行环境与良好的服务体验。

视频云存储系统功能如下图所示：
